Terminale isolatoi connettori sono componenti essenziali nei moderni sistemi elettrici. Combinando metallo conduttivo con isolamento protettivo, garantiscono connessioni sicure, affidabili e di lunga durata per cavi e apparecchiature elettriche. In questa guida esploriamo cosa sono i terminali isolati, i loro principali vantaggi, i vari tipi disponibili e come sceglierli e utilizzarli in modo efficace nelle applicazioni del mondo reale.
Questa guida completa spiega la definizione, i vantaggi prestazionali, i tipi, le applicazioni, i metodi di installazione, le considerazioni sulla sicurezza e le tendenze future relative ai terminali isolati: connettori critici nell'ingegneria elettrica e nelle pratiche di cablaggio. Includiamo tabelle, domande frequenti, citazioni di settore e suggerimenti pratici per aiutare ingegneri, elettricisti e acquirenti a prendere decisioni informate.
Un terminale isolato è un tipo di connettore elettrico che combina una parte conduttiva metallica con un manicotto isolante protettivo. L'isolamento, generalmente realizzato in vinile, nylon o polimero termoretraibile, circonda il fusto metallico per impedire il contatto accidentale con altre superfici conduttive e migliorare la resistenza ambientale.
Questi terminali vengono utilizzati per collegare i cavi alle apparecchiature, distribuire l'alimentazione e consentire la continuità del segnale in applicazioni elettriche domestiche, industriali, commerciali e automobilistiche.
I terminali isolati offrono molteplici vantaggi rispetto ai connettori non isolati, soprattutto in ambienti in cui la sicurezza, la durata e l'identificazione sono importanti. Di seguito sono riportati alcuni motivi principali per utilizzarli:
| Tipo di terminale | Descrizione | Caso d'uso tipico |
|---|---|---|
| Terminale ad anello | Circuito chiuso per connessioni bullonate sicure. | Pannelli di controllo, collegamenti batterie per autoveicoli. |
| Terminale a forcella/forcella | Il design aperto consente una facile rimozione. | Morsetti a vite dove la rimozione è frequente. |
| Connettore di testa | Giunzione in linea di due fili. | Prolunghe e riparazioni di cavi. |

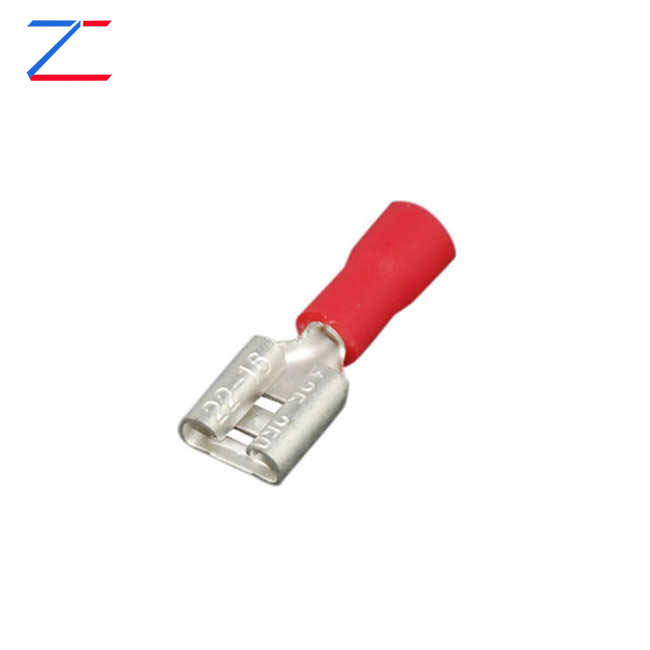

| Disconnessione rapida | Accoppiamento maschio/femmina per connessioni veloci. | Apparecchiature modulari e cablaggio automobilistico. |
Lo strato isolante di un terminale isolato può essere:
L'installazione di terminali isolati implica la selezione del tipo giusto, la preparazione del filo e la crimpatura sicura. I passaggi generali includono:
I terminali isolati sono ampiamente utilizzati in tutti i settori, tra cui:
Assicurarsi che i terminali isolati soddisfino gli standard riconosciuti come UL, RoHS e IEC, ove applicabile. Seguire le linee guida del produttore per la corrispondenza del calibro del filo, l'uso corretto dello strumento e le valutazioni ambientali. Una corretta installazione previene cortocircuiti, scosse elettriche e guasti alla connessione.
Qual è la differenza tra terminali isolati e non isolati?
I terminali isolati hanno una guaina protettiva che impedisce contatti accidentali e migliora la resistenza all'umidità e alle vibrazioni; I terminali non isolati non hanno questo manicotto e sono ideali per ambienti interni controllati.
In che modo la codifica a colori influisce sui terminali isolati?
Il colore dell'isolamento indica in genere la gamma di diametri del filo, facilitando l'abbinamento del terminale alla dimensione del filo corretta.
I terminali isolati possono essere utilizzati all'aperto?
Sì, soprattutto i terminali termoretraibili con rivestimento adesivo offrono resistenza all'umidità e alla corrosione per ambienti esterni o marini.
I terminali isolati richiedono strumenti speciali?
Utilizzare lo strumento di crimpatura corretto che corrisponde al tipo di terminale e al calibro del filo per garantire un collegamento meccanico ed elettrico sicuro.
Tutti i terminali isolati sono adatti per ambienti ad alta temperatura?
No: seleziona terminali con materiali isolanti adatti alle condizioni termiche specifiche della tua applicazione; il nylon è migliore per temperature più elevate rispetto al vinile e il materiale termoretraibile offre una protezione superiore.
I terminali isolati sono fondamentali per collegamenti elettrici sicuri ed efficaci. Comprendendone tipologie, materiali, metodi di installazione e applicazioni, è possibile prendere decisioni informate che migliorano sia l'affidabilità che la sicurezza del sistema. Che tu stia cablando un pannello di controllo industriale o un cablaggio automobilistico, la scelta del terminale isolato giusto fa una differenza significativa.
